Coulée sous vide : la technologie de transition entre le prototype et la production
Lorsque vous avez besoin de plusieurs unités identiques de votre prototype sans être encore prêt à investir dans un moule en acier, la coulée sous vide est la solution idéale. Ce procédé combine la rapidité de l’impression 3D avec la fiabilité de l’injection traditionnelle, permettant de fabriquer 10 à 50 pièces fonctionnelles en une à deux semaines seulement.
C’est la technologie choisie pour valider un design, préparer des échantillons pour des présentations commerciales, réussir des tests d’homologation ou simplement mettre entre les mains d’utilisateurs réels un produit qui a l’apparence et le toucher de la version finale.
Chez ProtoFrance, nous avons perfectionné cet art : de la fabrication de la pièce maître à la sélection experte de résines polyuréthane reproduisant fidèlement vos plastiques de série. Nous savons qu’à ce stade du développement, il n’y a pas de place pour le « presque » : chaque copie doit être aussi parfaite que la précédente, sans variations ni mauvaises surprises.
En quoi consiste la coulée sous vide ? — Processus technique détaillé
La coulée sous vide (également appelée vacuum casting) est un procédé de fabrication qui utilise des moules en silicone élastomère pour répliquer des pièces à partir d’un prototype maître. La clé réside dans le nom même du procédé : le vide. En coulant la résine polyuréthane dans le moule sous pression négative, les bulles d’air sont totalement éliminées, ce qui permet d’obtenir des pièces solides et homogènes, sans défauts internes ni porosités.
Le processus étape par étape
- Fabrication de la pièce maître
Tout commence par une pièce maître de très haute qualité. Il s’agit généralement d’une pièce imprimée en 3D (de préférence en SLA avec une finition polie) ou d’un composant usiné. Cette pièce maître constitue le négatif parfait à partir duquel toutes les répliques seront produites ; nous consacrons donc le temps nécessaire à la rendre irréprochable : poncée, peinte si nécessaire, et prête à être reproduite sans aucune variation.
Si vous disposez déjà d’un prototype conforme, parfait. Sinon, nous le fabriquons en interne en utilisant la méthode la plus adaptée en fonction de votre géométrie et de vos exigences de tolérance.

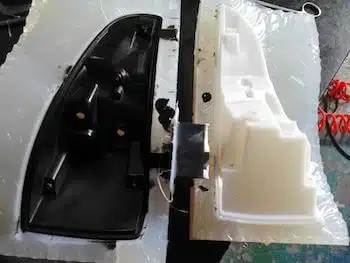

- Création du moule en silicone
Nous réalisons autour de la pièce maître un moule en silicone RTV (Room Temperature Vulcanizing) haute fidélité, un matériau coulé à l’état liquide qui polymérise à température ambiante (ou avec un léger apport de chaleur) en quelques heures. La silicone reproduit chaque détail — textures, reliefs et angles complexes.
Grâce à son élasticité naturelle, elle permet de reproduire des contre-dépouilles (undercuts) impossibles à obtenir avec des moules rigides en acier, le tout sans endommager la pièce maître.
Selon la géométrie, le moule est conçu en une ou deux parties afin de faciliter le démoulage ultérieur. Un moule en silicone bien réalisé permet généralement entre 15 et 25 cycles avant que la silicone ne commence à se fatiguer ou à se déchirer.
- Sélection de la résine polyuréthane
C’est ici que nous personnalisons votre projet. Nous disposons de résines polyuréthane spécialisées aux propriétés différentes :
- Résines rigides (70–85 Shore D) : Imitent l’ABS, le polycarbonate ou le polypropylène. Idéales pour les boîtiers techniques, les supports structurels et les prototypes de validation mécanique.
- Résines flexibles (30–70 Shore A) : Reproduisent des élastomères et des gommes souples. Adaptées aux composants déformables, aux amortisseurs et aux joints.
- Résines transparentes : Pratiquement identiques au PMMA ou au polycarbonate transparent. Idéales pour l’optique, les écrans et les composants visuels.
- Résines résistantes à la température : Certaines résines supportent des températures allant jusqu’à 120–150 °C, ce qui les rend idéales pour les validations thermiques.
- Résines renforcées : Avec microfibres de verre ou charges minérales pour une rigidité accrue.
Nous pouvons également pigmenter la résine dans la masse dans n’importe quelle teinte RAL ou NCS, ou produire plusieurs séries à partir d’un même moule avec des résines différentes.
- Coulée sous vide
Nous préparons la résine bicomposante (résine de base + catalyseur) avec le pigment choisi, puis nous la coulons dans le moule à l’intérieur d’une chambre à vide. L’aspiration élimine toutes les bulles d’air, garantissant que la résine remplit jusqu’au moindre recoin de la cavité.
Cette étape est cruciale : sans vide, les pièces présenteraient des porosités et un état de surface médiocre. Avec le vide, elles sortent impeccables.
Selon la résine, la polymérisation dure entre 30 minutes et 2 heures.

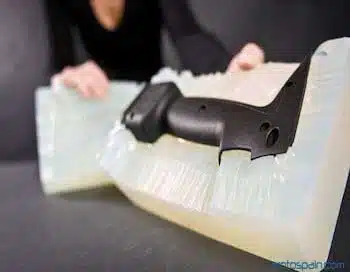

- Démoulage et finition
Nous ouvrons le moule en silicone (sans précipitation, avec soin) et extrayons la pièce fraîchement coulée. Dans la majorité des cas, seuls des retouches minimes sont nécessaires : retirer la carotte (le canal par lequel la résine a été injectée) et poncer légèrement la ligne de joint du moule, si elle existe. C’est tout — de nombreuses pièces sortent quasiment prêtes à l’emploi.
Si des finitions supplémentaires sont nécessaires — peinture, chromage décoratif, inserts filetés, marquage laser — nous les réalisons à cette étape, sous contrôle qualité.
APPLICATIONS CLÉS : LÀ OÙ LE NETTOYAGE PAR ASPIRATEUR BRILLE
Pour les petites séries de validation et de développement
Imaginez que votre équipe de développement se trouve dans une phase critique : vous avez besoin de 10 à 20 unités identiques d’un composant pour des tests utilisateurs, des essais de résistance ou des itérations de conception. Un moule en acier coûterait des milliers d’euros et nécessiterait 4 à 8 semaines. Avec la coulée sous vide, vous obtenez vos pièces en 1 à 2 semaines, pour une fraction du coût, avec une finition de niveau production. Cela accélère le cycle de développement de manière exponentielle.
Pour les homologations et certifications
Dans les secteurs médical, automobile ou de l’électronique réglementée, le processus réglementaire exige des prototypes fonctionnels démontrant la conformité. La coulée sous vide permet de produire des pièces pratiquement indiscernables du plastique de production finale, autorisant des essais réels de biocompatibilité, de résistance thermique ou de durabilité sous cycles d’utilisation. De nombreuses homologations acceptent les prototypes issus de la coulée sous vide comme base de validation avant l’investissement dans un moule d’injection de série.
Pour les présentations commerciales et les expositions
Lorsque vous présentez un produit à des investisseurs, des distributeurs ou sur un salon, il doit avoir un aspect professionnel. Une impression 3D réalisée rapidement peut ressembler à un prototype ; une pièce issue de la coulée sous vide ressemble au produit final. Grâce à la coulée sous vide, nous réalisons des prototypes d’exposition avec finitions miroir, couleurs corporate et textures reproduisant fidèlement le design final. Cela inspire confiance et différencie votre pitch.
Pour la production de transition
Entre le prototype validé et le démarrage de la production de masse, il existe un intervalle de temps. Si votre moule en acier est encore en fabrication pour 6 semaines, mais que vous avez besoin d’échantillons pour des clients bêta, la coulée sous vide vous permet de produire des séries de transition, afin d’être présent sur le marché pendant que la ligne de production définitive est mise en place.
APPLICATIONS CLÉS : LÀ OÙ LE NETTOYAGE PAR ASPIRATEUR BRILLE
Automobile
- Prototypes de composants d’habitacle : commandes, inserts de levier de vitesse, supports décoratifs.
- Validation de l’ajustement et de l’assemblage : pièces devant être montées sur d’autres systèmes.
- Exposition en salon : échantillons de design qui impressionnent par leur finition et leur réalisme.
- Pièces pour l’homologation de séries limitées : notamment lors de la fabrication de véhicules uniques ou en séries limitées (tuning, prototypes personnalisés).

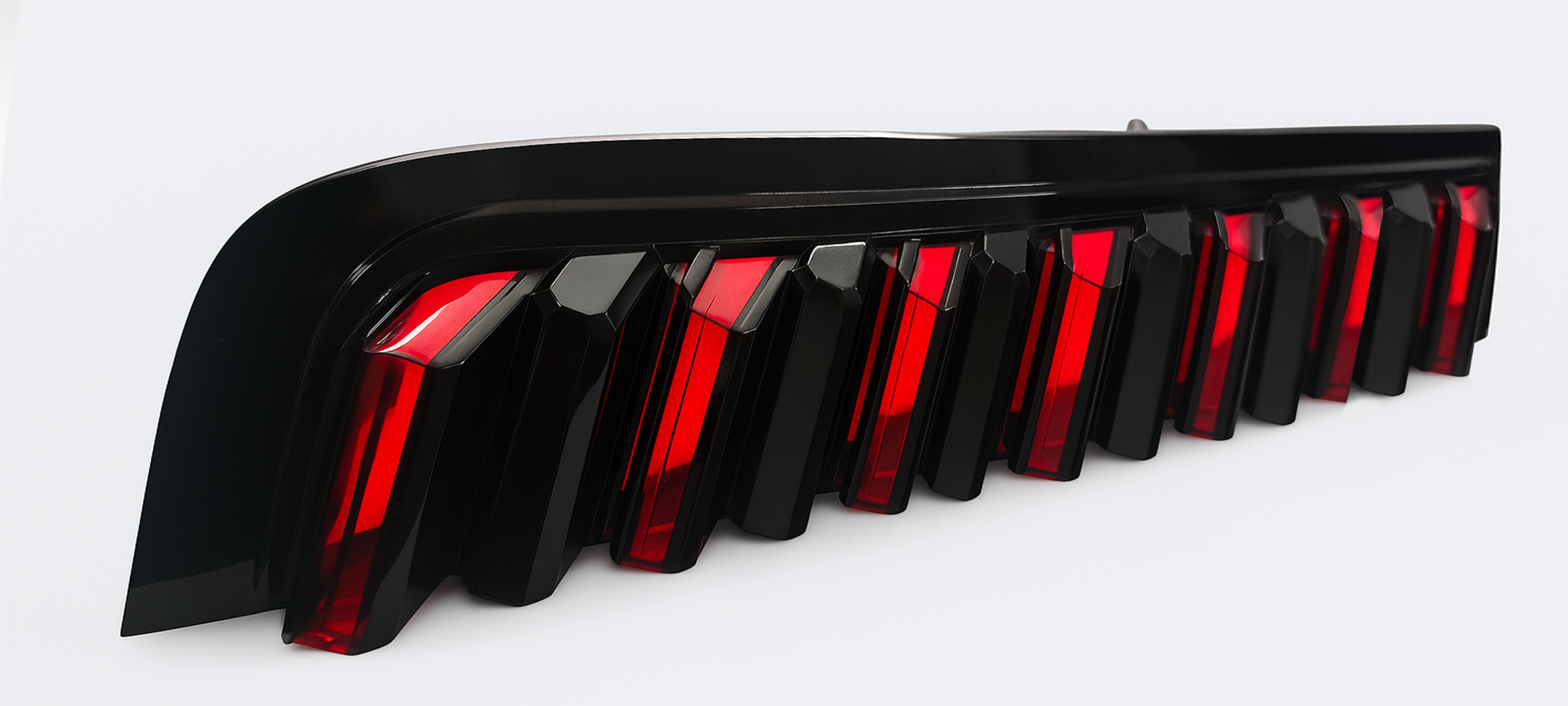

- Instruments d’optique fonctionnelle (éclairage automobile)
Dispositifs médicaux
- Prototypes biocompatibles : nous utilisons des résines approuvées FDA / ISO 10993 pour des essais réels de compatibilité biologique.
- Composants de validation fonctionnelle : instrumentation chirurgicale simulée, boîtiers de dispositifs, poignées ergonomiques.
- Préparation des dossiers techniques : les organismes de réglementation acceptent les pièces issues de la coulée sous vide comme prototypes représentatifs avant le moulage de production.
Électronique grand public
- Boîtiers de produits : écouteurs, montres connectées, accessoires avec finition premium.
- Composants optiques et translucides : avec des résines transparentes pour lentilles, diffuseurs LED et fenêtres.
- Prototypes ergonomiques : validation du poids, de l’équilibre et du confort de prise en main pour l’utilisateur final.
Robotique et industrie
- Brackets et supports structurels : avec des résines renforcées en fibre de verre.
- Composants complexes à géométrie courbe : en tirant parti de l’élasticité des moules en silicone.
- Pièces de démonstration pour des présentations techniques.
SPÉCIFICATIONS TECHNIQUES ET CAPACITÉS
| Paramètre | Valeur typique | Plage disponible |
|---|---|---|
| Tolérances: | ±0,3 mm | ±0,2 à ±0,5 mm selon le matériau |
| Dimensions maximales | 300 × 200 × 150 mm | Jusqu’à 600 × 400 × 300 mm avec coûts additionnels |
| Pièces par moule | 15–25 | 10–50 selon la complexité géométrique |
| Temps de cycle (production) | 2–4 h par cycle | 1–8 h selon les matériaux |
| Durée de vie du moule en silicone | 20–25 pièces | 15–50 cycles selon les détails fins |
| État de surface | Ra 1,6–3,2 μm (hérité de la pièce maître) | Du poli miroir (Ra 0,4 μm) au texturé |
| Précision dimensionnelle: | ±0,25 mm sur les dimensions critiques. | Amélioration avec une pièce maître SLA de haute qualité |
AVANTAGES DE LA COULÉE SOUS VIDE PAR RAPPORT AUX AUTRES TECHNOLOGIES
| Aspect | Moulage sous vide | Impression 3D (SLA) | Moulage par injection d’acier |
|---|---|---|---|
| Tolérances | ±0,3 mm : bonne | ±0,1-0,2 mm (fragile) | ±0,05 mm : excellente |
| Finition de surface | Très bonne (héritée d’un maître artisan) | Bonne | Excellente |
| Matériaux | Polyuréthanes polyvalents | Résines à usage limité | Thermoplastiques purs |
| Pièces par cycle | 15-25 | 1-5 | 500-2000+ |
| Coût unitaire (séries 10 à 50) | Faible | Moyen | Très élevé (amortissement du moule) |
| Délai d’apparition des premières pièces : | 1 à 2 semaines | 3 à 5 jours | 4 à 8 semaines |
| Durée de vie de l’outillage | Moule en silicone : 20 à 25 utilisations | Non applicable | Moule en acier : plus de 100 000 cycles |
| Capacité géométrique | Excellente (possibilité de contre-dépouilles) | Très bonne | Limitée (démoulage) |
Résines rigides (simil-ABS, PC, PP)
- Dureté : 70–85 Shore D
- Densité : ~1,1–1,2 g/cm³ (similaire aux plastiques de série)
- Résistance thermique : jusqu’à 70–80 °C en usage continu
- Applications : boîtiers, couvercles, supports, prototypes fonctionnels
- Finition : lisse ou texturable ; adapté à la peinture
Résines flexibles (simil-TPU, caoutchouc)
- Dureté : 30–70 Shore A (configurable)
- Élasticité : flexibilité notable sans déformation permanente
- Résistance thermique : jusqu’à 60 °C
- Applications : amortisseurs, joints, poignées, composants déformables
- Avantage : évite la fragilité des plastiques rigides aux points de contrainte
Résines transparentes (simil-PMMA/PC)
- Transparence optique :>90 % lumière visible
- Rigidité : moyenne à élevée (type PC)
- Colorabilité : peut être pigmentée en masse avec des couleurs translucides
- Applications : lentilles, écrans, composants visuels, boîtiers avec hublot
- Remarque : certaines vieillissent sous UV ; stabilisants recommandés pour une utilisation en extérieur
Résines haute température (120–150 °C)
- Pour des validations thermiques exigeantes
- Conservent leurs propriétés mécaniques à des températures élevées
- Idéales pour les composants moteur, systèmes HVAC
- Évaluation de votre concept → nous analysons votre fichier CAD, la géométrie, les matériaux souhaités
- Proposition technique → nous recommandons la meilleure résine, estimons les tolérances atteignables, fournissons devis et délai
- Fabrication de la pièce maître → si vous n’en avez pas, nous la produisons (SLA, CNC) avec une précision maximale
- Création du moule en silicone → fabrication du moule, polymérisation, inspection
- Coulées de validation → premières pièces pour approbation de la couleur, de la finition, des tolérances
- Production pleine → fabrication de toutes les unités demandées (typiquement 10–50)
- Contrôle qualité final → inspection dimensionnelle, finition, assemblage si applicable
- Livraison → pièces emballées professionnellement, documentation de conformité
Combien de pièces puis-je obtenir à partir d’un moule en silicone ?
Typiquement 15–25 pièces identiques. Les moules simples peuvent atteindre jusqu’à 50 cycles. Les géométries complexes ou avec des détails fins se fatiguent plus rapidement (10–15 utilisations). Nous évaluons toujours cela lors de la phase initiale.
Quelle est la différence entre la coulée sous vide et le moulage « simple » en silicone ?
Le vide fait toute la différence. Sans lui, la résine emprisonne des bulles d’air qui créent porosité et défauts. Avec le vide, vous obtenez des pièces solides et homogènes, prêtes à l’emploi ou à peindre. C’est la différence entre un « prototype » et un prototype professionnel.
Puis-je utiliser des matériaux thermoplastiques réels (ABS, PC, PP) ?
Dans la coulée sous vide, nous utilisons des résines polyuréthane qui simulent les propriétés des thermoplastiques. Pour les applications nécessitant le matériau final exact (résistance UV à long terme, propriétés électriques spécifiques), nous recommandons de passer directement au moulage par injection. Mais pour la validation, le polyuréthane est presque indiscernable.
Que se passe-t-il si le moule en silicone est endommagé ?
Si le moule se déchire pendant la production, nous pouvons le réparer ou en fabriquer un nouveau. S’il s’épuise à cause de la fatigue après plusieurs dizaines de cycles, c’est normal ; le silicone est un consommable. Le coût reste abordable par rapport à la durée de vie obtenue.
Puis-je obtenir des inserts filetés, des aimants ou des pièces métalliques intégrées ?
Oui. Nous pouvons placer des inserts métalliques (écrous, filetages, aimants) dans le moule en silicone avant la coulée. La résine est coulée autour de l’insert, se solidifiant à l’intérieur. Cette technique est largement utilisée dans l’automobile et l’électronique.
Peut-on appliquer des finitions décoratives (chromage, anodisation) ?
Les pièces coulées sont en polyuréthane pur, donc l’anodisation n’est pas possible (cela nécessite de l’aluminium). En revanche, on peut appliquer peinture, chromage décoratif (chrome chimique sur plastique), métallisation, sérigraphie et marquage laser. Nous le réalisons en interne ou recommandons des partenaires spécialisés.
Quelles accréditations techniques possédez-vous pour les dispositifs médicaux ?
Nous travaillons avec des résines certifiées ISO 10993 (biocompatibilité) et FDA (applications médicales). Chaque lot inclut la documentation de traçabilité des matériaux. Pour les projets réglementés, nous fournissons des conseils pour la préparation des dossiers techniques acceptés par les organismes de réglementation.
Bien qu’il puisse sembler que cette technologie soit mature, la coulée sous vide évolue. Voici les changements que nous intégrons :
Automatisation intelligente
Des systèmes robotiques plus accessibles optimisent les cycles de coulée, réduisant les délais et la variabilité. Bien que ProtoSpain maintienne un contrôle humain dans les phases critiques (conception du moule, validation), l’automatisation des opérations répétitives nous permet de livrer plus rapidement.
Nouvelles formulations de polyuréthane
Des résines aux propriétés améliorées apparaissent : meilleure résistance thermique, vieillissement UV amélioré, biocompatibilité avancée. Cela élargit les applications de la coulée sous vide au-delà du prototypage, la rapprochant de la production de transition.
Fabrication hybride
Nous combinons la coulée sous vide avec un usinage secondaire (fraisage CNC de finition) pour obtenir des tolérances plus strictes ou des caractéristiques que la silicone seule ne peut atteindre. C’est une tendance : moule en silicone + retouches CNC = précision de série.
Durabilité et recyclabilité
Des résines polyuréthane avec formulation bio-sourcée et des profils de recyclabilité améliorés sont en cours de développement. Aligné avec les exigences réglementaires dans l’UE.
