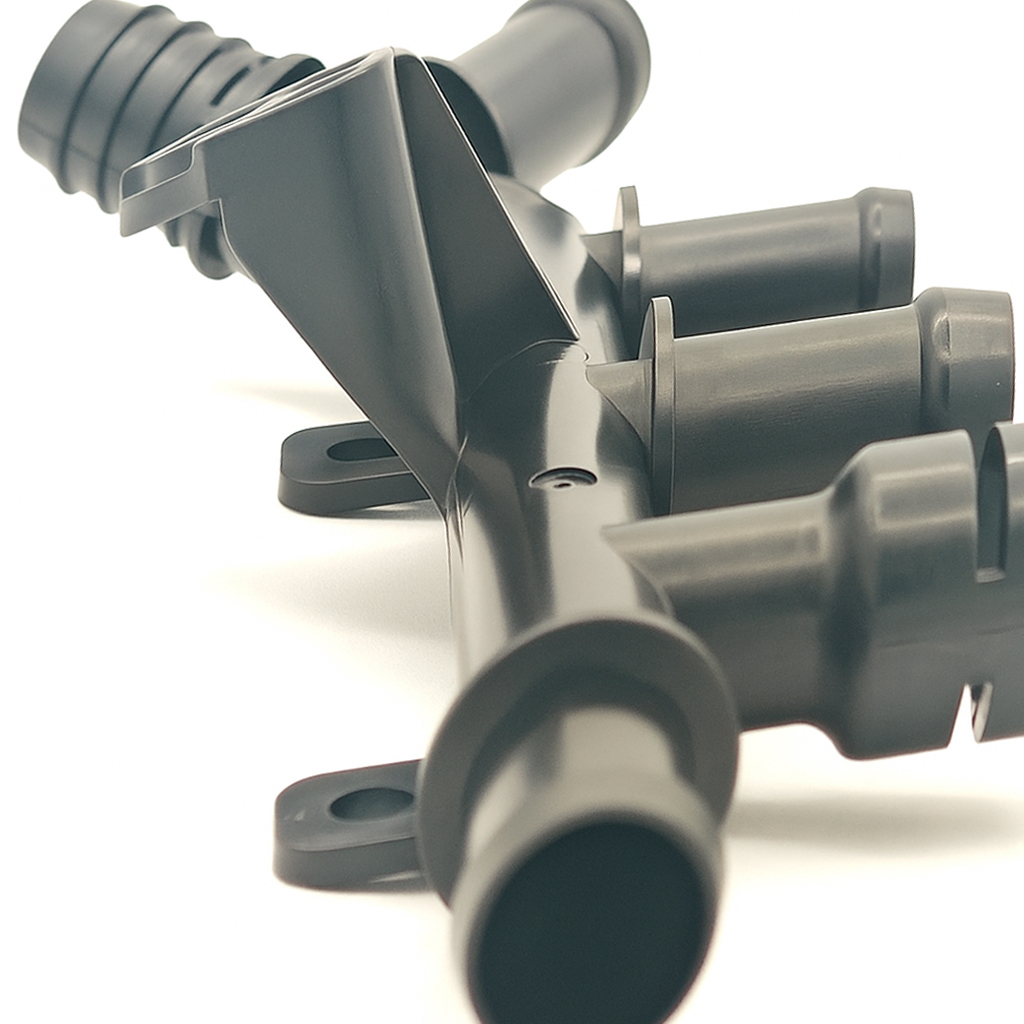

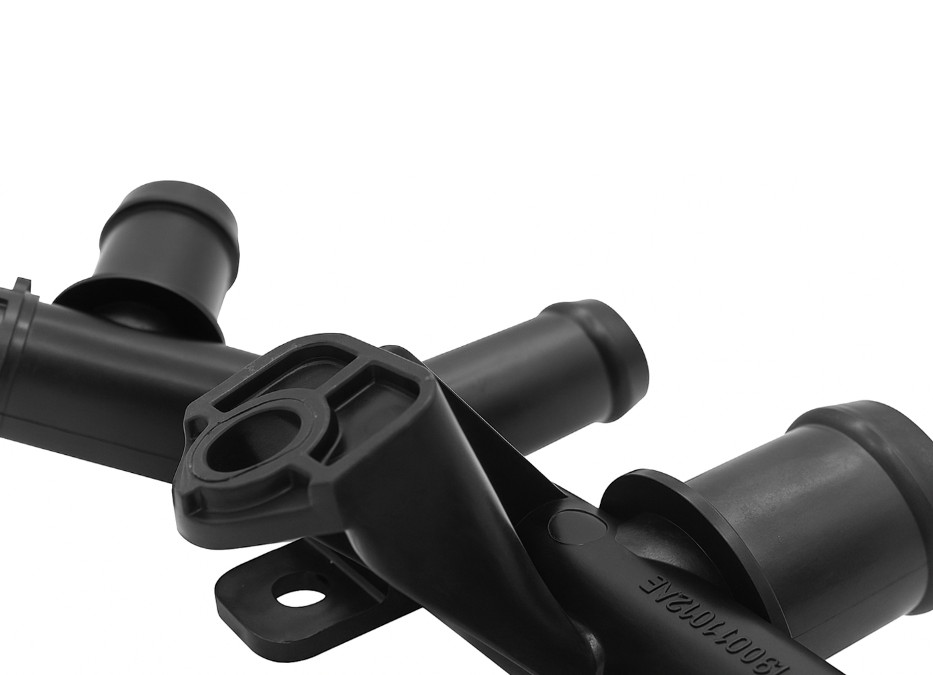

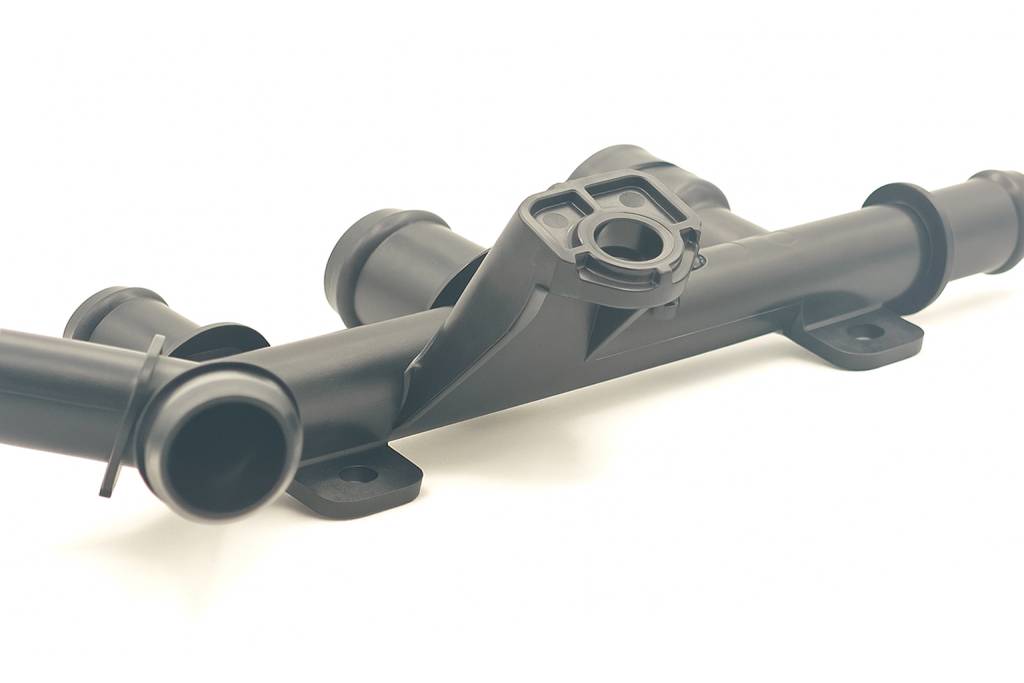

Fabrication Agile pour Petites Séries

Chez ProtoFrance, nous travaillons avec la majorité des thermoplastiques commerciaux :

• Polypropylène (PP) : léger, bon état de surface, faible coût. Idéal pour les moules prototype.
• Polyéthylène (PE) : HDPE/LDPE, flexible, applications de packaging et de conteneurs.
• Nylon (PA6, PA12) : haute résistance mécanique, tolérances strictes ; nylon renforcé de fibres de verre (plus abrasif, nécessite des précautions au niveau du moule).
• ABS : rigide, finition premium, automobile/électronique. Excellent pour les moules prototype.
• Acrylique (PMMA) : transparent, optique. Nécessite une cavité très polie (Ra <0,8 µm) pour garantir la clarté.
• Polycarbonate (PC) : ultra-résistant, transparent. Cycles longs ; moules prototype parfaitement viables.
• Acétal (POM/Delrin) : excellente précision dimensionnelle, pièces techniques (engrenages, bagues). Très usinable, idéal pour le prototypage.

Matériaux retardateurs de flamme (V0, V1) : secteurs électronique et automobile. Matériaux plus coûteux nécessitant des moules bien ajustés ; nous recommandons un moule prototype pour une première validation.

PEEK, LCP, élastomères thermoplastiques (TPE), XIMIDEX… Chaque cas est unique. Certains cycles de moulage par injection sont particuliers (températures élevées, durées longues, pressions variables). Nous évaluons la faisabilité de l’utilisation d’un moule prototype par rapport à d’autres solutions (usinage, moulage sous vide).

Finitions Disponibles

Après injection, nous proposons :

• Sans finition (as-molded) : la pièce sort directement du moule. Les marques de carotte/alimentation nécessitent une découpe manuelle ou un usinage.
• Polissage manuel : élimination des bavures, adoucissement des arêtes, polissage des zones critiques (environ 4 à 8 heures de main-d’œuvre par lot de 100 pièces).
• Peinture / Pulvérisation : polyuréthane, époxy, finitions mates/brillantes, couleurs personnalisées (3–5 € par pièce + mise en route, selon le volume).
• Sérigraphie / Tampographie : logos, textes, codes (0,50 €–1,50 € par pièce, volume minimum de 100 pièces).
• Anodisation (le cas échéant) : très rarement utilisée pour les moules prototype ; réalisée après usinage CNC, et non après injection.

Étape 1 : Envoi du CAD et Consultation Initiale (1 jour)

Vous téléversez votre modèle 3D (.STEP, .IGES, .CATIA) sur notre portail en ligne ou vous nous l’envoyez par email.

Notre équipe :

• Vérifie qu’il s’agit d’une pièce injectable (pas de contre-dépouilles impossibles, angles de dépouille corrects).
• Identifie les points d’injection potentiels (là où le matériau fondu entre).
• Estime le poids final et le volume de plastique nécessaire.
• Suggère un matériau si vous ne l’avez pas défini.

Communication : par email ou par appel, nous décrivons les constats, les recommandations et envoyons un devis approximatif.

Étape 2 : Validation du Design et du Devis (2–3 jours)

Nous confirmons avec vous :

• Le matériau (PA6, ABS, PP, etc.).
• La finition souhaitée (naturelle, polie, peinte, etc.).
• Le volume estimé d’injection (50, 500, 2 000 pièces).
• Les délais.

Nous générons un devis formel incluant :

• Le coût du moule prototype.
• Le coût par pièce injectée.
• Les délais de fabrication du moule + injection.
• Le délai de livraison complet.

Exemple typique : Moule prototype 10 500 € + 1 000 pièces injectées à 3,50 €/unité = 14 000 € au total, livraison en 4 semaines.

Étape 3 : Analyse DFM et Optimisation du Design (2–3 jours)

Si vous le demandez (recommandé), nous réalisons une analyse de Design for Manufacturability :

• Simulation du remplissage de la cavité (Moldflow, Autodesk Simulation ou équivalent).
• Identification des points de risque : zones où le matériau pourrait ne pas arriver, lignes de soudure potentielles, goulots d’étranglement.
• Recommandation de petits ajustements (augmentation des angles de dépouille, adoucissement des transitions) sans altérer la fonctionnalité.
• Optimisation du point d’injection pour un meilleur écoulement.

Coût : souvent inclus dans le devis du moule. Dans les cas complexes, coût de l’analyse de 500 € à 1 500 € (déductible si vous décidez d’avancer).

Bénéfice : en moule de série, cela évite des surprises coûteuses. En prototype, cela nous fait simplement gagner des cycles de correction.

Étape 4 : Fabrication du Moule (2–3 semaines)

Pendant que vous poursuivez votre projet, nous :

1. Générons le plan technique du moule en CAD 3D (toutes les dimensions, tolérances, systèmes de refroidissement, éjecteurs).
2. Usinage CNC : des centres 5 axes usinent la cavité dans un bloc d’aluminium.
3. Perçage des canaux de refroidissement et installation des tuyaux/connecteurs.
4. Montage sur plaque de base (standard HASCO) avec éjecteurs pneumatiques.
5. Mesure CMM de la cavité finale pour vérifier les tolérances.
6. Tests d’ouverture/fermeture sur machine d’injection.

Étape 5 : Injections d’Essai (T0, T1, T2…) (2–5 jours)

Machine d’injection calibrée. Premières pièces :

• T0 (série initiale) : 10–20 pièces. Nous observons le remplissage, la qualité générale, aucun défaut critique à ce stade.
• Inspection : mesure et inspection des dimensions et de la finition, afin d’ajuster si nécessaire la pression, la température ou le temps de cycle.
• T1 (série secondaire) : 50 pièces ajustées. Mêmes paramètres d’injection, continuité de la qualité.
• Si tout est OK : validation. En cas de défaut, nous ajustons les paramètres ou re-usinons légèrement la cavité (cas rare).

Étape 6 : Production Complète (7–10 jours)

Nous injectons le volume demandé (500, 1 000, 5 000 pièces). Nous traitons des lots de 100 à 500 pièces par jour (selon la machine, le cycle et les finitions).

Contrôle qualité : chaque lot est inspecté par échantillonnage (norme AQL 2,5 typique). Les dimensions critiques sont mesurées, la finition de surface vérifiée et les bavures détectées.

Étape 7 : Finitions et Conditionnement (2–5 jours)

Selon ce qui a été convenu :

• Découpe de la carotte : retrait du « cordon » de matière de la carotte.
• Polissage manuel ou usinage : si nécessaire.
• Peinture / finitions : le cas échéant.
• Conditionnement : cartons, documentation qualité (certificats, inspection d’échantillons).

Étape 8 : Livraison

Expédition par transporteur express (DHL, MRW, etc.). Vous recevez les pièces dans votre bureau/atelier. Documentation incluse : certificats matière, rapports d’injection, dimensions vérifiées.

Cas 1 : Startup d’Électroménager

Scénario : Nouveau design de distributeur de détergent pour lave-linge. Matériau : ABS. Volume initial : 2 000 unités pour des tests avec des partenaires OEM.

Alternatives envisagées :

• Usinage CNC : 2 000 pièces = 100–150 heures de main-d’œuvre, très coûteux (5 €–8 € par pièce).
• Coulée sous vide : polyuréthane, ce n’est pas de l’ABS réel ; propriétés différentes ; rejet par le client.
• Injection avec moule de série : 80 k€ pour le moule, 8–10 semaines, investissement très élevé pour la phase de validation.

Décision : Moule prototype ABS.

• Moule : 9 500 €. Pièces : 2 000 × 2,80 € = 5 600 €. Total : 15 100 €.
• Délai : 3–4 semaines.
• Résultat : Pièces ABS réelles, assemblées dans des machines à laver prototypes (validation fonctionnelle), présentées aux partenaires.
• Économies : par rapport au moule de série, 80 k€–100 k€ évités. Par rapport à l’usinage, 5 €–8 € par pièce évités (10 k€–16 k€ d’économie sur 2 000 pièces).
• Après le succès, les données d’injection sont transférées vers le moule de série. Le moule prototype est mis au rebut. Cycle de vie complet : mission accomplie.

Cas 2 : Dispositif Médical Classe IIa

Scénario : Assemblage de composants plastiques pour un capteur médical. Matériau : PC transparent + PA6 noir. Volume : 500 unités pour validation clinique et certification CE.

Défi : Précision critique de l’assemblage (tolérance ±0,1 mm) ; transparence parfaite du PC (finition optique).

Moule prototype PC + PA6 :

• Deux moules simples (un par matériau).
• Cavités optimisées pour la clarté optique (polissage miroir, Ra 0,4 µm).
• Injection sous contrôle strict (contamination minimale, cycle optimisé).
• 500 pièces PC + 500 pièces PA6, chacune avec ses finitions.

Résultat : Pièces prêtes pour l’assemblage et les essais cliniques. Certificats matière, contrôle qualité documenté. Coût total : 18 k€. Cela permet de valider auprès du régulateur (CE) sans avoir investi dans un moule de série. Si l’approbation est obtenue, le moule de série est fabriqué en connaissant exactement les paramètres qui fonctionnent.

Cas 3 : Prototype Itératif pour Fintech Hardware

Scénario : Boîtier de terminal de paiement portable. Le design évolue rapidement selon les retours utilisateurs (modifications des boutons, largeur de fente, hauteur). Matériau : ABS.

Itération 1 :

• Moule prototype ABS. 200 pièces. Les boutons sont identifiés comme trop serrés.

Itération 2 (2 semaines plus tard) :

• Ré-usinage de la cavité : agrandissement des logements de boutons. 800 € de ré-usinage, 3 jours.
• 300 pièces supplémentaires. Retour : amélioration, mais la hauteur intérieure nécessite +2 mm.

Itération 3 :

• Ré-usinage : profondeur de cavité ajustée. 600 €. 3 jours.
• 500 pièces finales.

Total des cycles : 3 itérations de moule prototype (conceptuellement le même moule, itéré) contre 1 seul moule de série. Temps total : 8–10 semaines. Avec un moule de série, cela aurait pris 14–18 semaines (un moule de série dès le départ, mais qui aurait été jeté si le design avait échoué).

Économies : 50 k€–70 k€ en coûts d’outillages mis au rebut.

Q : Les pièces issues d’un moule prototype sont-elles exactement identiques à celles d’un moule de série ?

R : Oui, en termes de matériau et de propriétés mécaniques. La résine ABS que nous injectons dans un moule prototype est la même que celle utilisée dans un moule de série. Nylon, polypropylène, quel que soit le matériau — c’est le même.

Différences visuelles / fonctionnelles très mineures :

• Finition de surface : prototype généralement Ra 0,8–1,6 µm ; série Ra 0,1–0,4 µm sur les zones polies. En prototype, si vous regardez à la loupe, vous verrez des « traces d’outil ». Fonctionnellement, c’est négligeable.
• Tolérances : prototype ±0,1–0,2 mm ; série ±0,05–0,1 mm. Pour 99 % des assemblages, cela n’a pas d’impact.
• Répétabilité : 10 pièces issues d’un prototype sortent presque identiques. Aucune variation hors spécification.

Conclusion : pour la validation fonctionnelle, les essais d’assemblage, les tests initiaux et les certifications, les pièces sont totalement représentatives.

Q : Que se passe-t-il si je modifie le design après avoir réalisé le moule prototype ?

R : C’est exactement ce que nous attendons. Le moule prototype existe pour cela : expérimenter sans crainte.

Changement mineur (ex. agrandir un trou de 1 mm, ajouter un rayon de 0,5 mm) :

• Ré-usinage de la cavité : 1 à 2 jours de travail CNC.
• Coût : 300 €–800 €.
• Ré-injection d’un lot d’essai : 2 à 3 jours.
• Temps additionnel total : 4 à 5 jours. Coût additionnel total : 500 €–1 200 €.

Changement modéré (ex. redéfinition de la section transversale, déplacement du point d’injection) :

• Ré-usinage plus profond : 3 à 5 jours CNC.
• Coût : 800 €–1 500 €.
• Ré-injection d’essai + optimisation : 3 à 5 jours.
• Total : 7 à 10 jours, 1 200 €–2 000 €.

Changement majeur (ex. pièce entièrement redessinée, géométrie totalement différente) :

• Il est parfois plus pertinent de réaliser un nouveau moule prototype (plutôt que de modifier l’ancien).
• Coût : similaire au moule prototype initial (7 k€–15 k€).
• Délai : 2 à 3 semaines pour un nouveau moule.
• Même dans ce cas, cela reste plus rapide et moins coûteux qu’un moule de série.

Point clé : la philosophie est « itérer sans pénalité économique ». C’est pourquoi un moule prototype coûte environ 1/10 d’un moule de série : il est conçu pour être modifié.

Q : Des bavures ou des défauts peuvent-ils apparaître sur un moule prototype ?

R : Oui, c’est possible, mais rare si le moule est bien fabriqué.

Bavures : fines lignes de matière sur la ligne de joint du moule. Sur un moule prototype, elles peuvent apparaître après des milliers de cycles (frottement, micro-déformation de l’aluminium sous pression). Solutions

• Manuelle : retrait au cutter / à la lime fine (2 à 3 minutes par pièce, 0,50 €–1 € de main-d’œuvre).
• Usinage : ébavurage automatisé (si le volume est très élevé,>10 000 pièces).
• Ré-usinage du moule : si les bavures sont importantes, polissage de la ligne de joint (500 €, 1 jour de travail).

Défauts de remplissage ou bulles : très rares si le moule est optimisé (simulation Moldflow préalable, canaux de refroidissement bien conçus). S’ils apparaissent, il s’agit généralement d’un paramètre d’injection (température trop basse, cycle trop court), pas du moule.

Lignes de soudure : dans les géométries complexes où les flux de matière se rejoignent, des lignes peuvent apparaître. Visuellement perceptibles, fonctionnellement acceptables. Si c’est un problème, polissage post-injection ou ajustement du point d’injection (ré-usinage du moule, 500 €–800 €).

Conclusion : les défauts sérieux sont rares (<5 % des moules). Mais s’ils surviennent, ils se corrigent relativement vite et à moindre coût, grâce à l’aluminium (facile à ré-usiner).

Q : Que se passe-t-il lorsque je passe d’un moule prototype à un moule de série ? Les paramètres d’injection sont-ils transférables ?

R : Hautement transférables, avec des ajustements mineurs.

Lorsque vous passez à un moule de série (acier trempé, cavités multiples), les données obtenues en prototype sont extrêmement précieuses :

• Température matière : exacte. Transfert direct.
• Temps de cycle : presque identique. Le moule de série peut légèrement différer (multi-cavités, refroidissement différent), le cycle peut donc être réduit de 5–15 %, mais la base est solide.
• Pression d’injection : similaire, mais avec des cavités multiples à équilibrer. L’ingénieur série ajuste, mais la base est validée.
• Problèmes connus : si de l’air était piégé à un endroit en prototype, l’ingénieur série saura comment le corriger (hot runner mieux positionné, ventilation additionnelle).

Temps de réglage machine en série : typiquement 4 à 8 heures (contre 2 à 3 jours en partant de zéro sans données prototype). Gain : 1 à 2 jours par réglage.

Q : Quelle est la durée de vie réelle d’un moule prototype ?

R : Cela dépend du matériau et de l’utilisation :

• PP / PE (souple) : 8 000–10 000 cycles sans problème majeur.
• ABS / PA non chargé : 5 000–7 000 cycles.
• PA chargé fibre de verre (abrasif) : 2 000–4 000 cycles (la fibre raye l’aluminium).
• Matériaux retardateurs de flamme : 3 000–5 000 cycles (les additifs peuvent être agressifs).

Que se passe-t-il au cycle 5 001 si le matériau est du PA ? Le moule ne « s’effondre » pas. Simplement :

• La cavité commence à montrer une micro-usure.
• De fines bavures peuvent apparaître (retrait manuel facile).
• Les tolérances peuvent s’ouvrir de ±0,05–0,1 mm supplémentaires (peu critique si vous étiez déjà à ±0,15 mm).
• La finition de surface se dégrade légèrement (Ra peut passer de 0,8–1,2 à 1,2–2 µm).

Décision : en général, lorsque vous avez besoin de plus de>5 000–7 000 pièces, il est temps d’évaluer un moule de série. Le rapport coût/bénéfice est meilleur. Mais rien n’empêche de continuer avec le prototype sur 2 000–3 000 cycles supplémentaires si le budget est contraint.

Maintenance préventive : nettoyage hebdomadaire, polissage mensuel de la ligne de joint, huile de refroidissement propre — permettent de prolonger la durée de vie de +30 à +50 %.

Q : Ai-je besoin d’une analyse DFM avant de réaliser un moule prototype ?

R : Ce n’est pas indispensable, mais fortement recommandé (surtout s’il s’agit de votre premier prototype pour cette pièce).

Sans DFM : risques :

• Point d’injection mal positionné → remplissage incomplet, nécessité de ré-usiner.
• Angles de dépouille insuffisants → la pièce colle au moule, efforts d’éjection élevés, risque d’endommagement du moule.
• Parois trop fines dans certaines zones → « short shot » (remplissage incomplet).
• Lignes de soudure visibles dans une zone critique → inacceptable pour le client.

Avec DFM (incluant simulation Moldflow) :

• Validation de l’écoulement de matière avant l’usinage du moule.
• Identification des points de risque.
• Recommandation d’ajustements minimaux du design (sans modifier la fonctionnalité, uniquement la fabricabilité).
• Optimisation du point d’injection.
• Résultat : le moule fonctionne dès le premier essai, sans cycles de correction.

Coût DFM : généralement 500 €–1 000 € (déductible si vous poursuivez). ROI : évite 2 k€–5 k€ de ré-usinages inutiles.

Q : Puis-je demander un moule prototype pour « deux pièces différentes » ? (ex. rouge + bleu, ou petite + grande taille)

R : Non, chaque moule prototype est une cavité unique. Il faut donc deux moules (un par pièce).

Exceptions :

• Moule prototype multi-cavités : dans des cas particuliers, 2 cavités identiques dans un même moule (si la géométrie le permet). Mais en général, nous réalisons une seule cavité pour la rapidité.
• Moule avec inserts interchangeables : dans certains cas, nous concevons un moule avec un insert modulaire (seule la cavité interne change, la plaque de base reste la même). Plus complexe, coût +20–30 %.

Recommandation : si vous avez besoin de deux pièces différentes en prototype, réalisez deux moules prototype séparés (8 k€ + 8 k€). Plus cher qu’un seul moule, mais toujours très loin du coût d’un moule de série multi-cavités.

Q : Que devient le moule prototype une fois les pièces produites ? Peut-il être réutilisé ou stocké ?

R : Oui, il peut être stocké, mais plusieurs options existent :

Option 1 : Stockage actif

• Nous stockons le moule dans nos installations sous conditions contrôlées (humidité, température).
• Si vous avez besoin de nouvelles pièces dans 6–12 mois : disponible, nous injectons. Coût de stockage : ~100 €/mois.
• Réactivation rapide : 3 à 5 jours pour la remise en route et les premières pièces.

Option 2 : Stockage chez le client

• Vous récupérez le moule dans vos installations. Responsabilité client.
• Propriété : le moule est à vous, vous l’avez payé. Vous pouvez l’injecter sur votre machine (si vous en avez une).
• Risque : sans maintenance, le moule peut se dégrader (corrosion, oxydation dans les canaux d’eau, déformation de l’aluminium).

Option 3 : Démantèlement / recyclage

• Si vous êtes certain de ne plus l’utiliser, nous recyclons les composants (aluminium envoyé à la presse, composants démontés).
• Récupération d’environ 30–40 % de la valeur matière (peu, mais non nul).
• Coût de démantèlement : ~200 €–300 €.

Recommandation :

• Si un volume futur est probable (révisions, lots supplémentaires), nous le stockons (100 €/mois, solution sûre).
• S’il est destiné à être jeté, nous le recyclons (300 € de frais de démantèlement).
• En pratique, le client décide après avoir constaté le succès ; beaucoup choisissent de le conserver « au cas où ».

Q : Différence entre moule prototype « soft » et « hard » ?

R : Terminologie non standard, mais clarification :

« Soft tooling » (outillage souple) : ce que nous faisons. Aluminium, durée de vie moyenne, faible coût. Moule prototype ProtoFrance = soft tooling.

« Hard tooling » (outillage dur) : moule en acier trempé, série, longue durée de vie. Cher, lent.

« Semi-hard tooling » : terme parfois utilisé. Acier non trempé ou aluminium renforcé. Durée de vie 20 000–50 000 cycles. Coût intermédiaire. Offre rarement un meilleur ROI que prototype (aluminium) + série (acier), c’est pourquoi nous ne le proposons pas.

Chez ProtoFrance, chaque lot de moule prototype inclut :

Documentation Standard

1. Certificat du matériau du moule : spécification de l’aluminium utilisé (alliage, dureté, origine).
2. Rapport d’usinage : machine CNC utilisée, outils, tolérances atteintes.
3. Rapport d’injection T0/T1 : paramètres utilisés (température, pression, temps de cycle), observations de processus.
4. Mesure dimensionnelle (échantillonnage) : 10 pièces du lot vérifiées par CMM, dimensions critiques, résultat OK / NON OK.
5. Photos de processus : optionnelles, mais demandées pour les dossiers.

Garantie

• Moule prototype : garantie de fonctionnement de 90 jours à compter de la livraison. En cas de défaut de fabrication (bavures sévères, remplissage insuffisant dû à une erreur de notre part), nous réparons ou re-usinons sans frais.
• Pièces injectées : garantie matière de 30 jours. En cas de défaut matière (porosité, contamination), nous ré-injectons le lot.

Différenciation de ProtoFrance : Pourquoi Nous Choisir pour un Moule Prototype

Rapidité Locale

• Réponse en 24 h : devis après réception du CAD.
• Fabrication en 2–3 semaines : contre des concurrents qui prennent parfois 4–6 semaines.
• Itérations rapides : si des modifications sont nécessaires, nous re-usinons en quelques jours, pas en semaines.
• Aucune surprise liée au transport international : production en France, livraisons en 2–3 jours.

Équipe Technique Accessible

• Ingénieurs disponibles : consultations DFM, optimisation du moule, conseil sans surcoût (inclus dans le service).
• Téléphone / WhatsApp : pas uniquement par email. Les urgences sont traitées par appel.
• Transparence : photos de processus, vidéos d’injection sur demande. Vous voyez exactement ce qui se passe.

Flexibilité Incomparable

• Devis micro-ajustés : si vous avez une contrainte budgétaire, nous concevons un moule qui la respecte (optimisation ultérieure).
• Ré-usinages économiques : notre CNC est interne, non sous-traité. Les modifications sont rentables pour nous et abordables pour vous.
• Multiples itérations : nous nous attendons à ce que vous changiez d’avis. Nous sommes des partenaires d’itération, pas des fournisseurs transactionnels.

Transfert Garanti vers la Série

• Données d’injection documentées : nous livrons exactement les paramètres qui fonctionnent, le moule de série démarre directement.
• Conseil pour la série : lorsque vous passez à l’injection commerciale, nous vous aidons à sélectionner le fournisseur série et partageons les enseignements tirés.
• Continuité : de nombreux clients ProtoFrance ayant évolué vers la série sont revenus vers nous pour de la consultance (améliorations, nouveaux projets).

1. Téléversez votre CAD : portail en ligne ProtoFrance, ou envoi par email.
2. Décrivez le projet : volume estimé, matériau (si vous ne le savez pas, nous vous conseillons).
3. Devis sous 24 h : inclut le moule + l’injection + les finitions.
4. Validation : vous confirmez le devis, nous planifions le calendrier.
5. Analyse DFM (optionnelle) : si vous le souhaitez, nous réalisons une simulation Moldflow (2–3 jours).
6. Fabrication du moule : 2–3 semaines (CNC + assemblage + réglage injection).
7. Injections d’essai et production : 1–2 semaines pour le lot complet.

Livraison : cartons avec les pièces + documentation qualité.

Le moule prototype représente la philosophie de ProtoFrance : vitesse, flexibilité, qualité, sans sacrifier l’économie. C’est l’outil qui vous permet d’expérimenter, d’apprendre et d’itérer sans craindre le budget.

Ce n’est pas un « moule de seconde catégorie ». C’est un choix stratégique : investir de manière conservatrice pendant la phase de validation afin que, lorsque vous passiez en série, vous disposiez de données solides et que le moule définitif devienne une assurance rentable, et non un pari à l’aveugle.

Votre prochain produit mérite-t-il moins ? Allons droit au but : contactez-nous, envoyez votre CAD, et en 24 à 48 heures vous connaîtrez le coût et le délai. Sans surprises. Sans détours.

ProtoFrance : de l’idée au prototype injecté, en quelques semaines. De la validation à la série, sans incertitude.
