Fabrication métallique de précision
Nous fabriquons des pièces métalliques par découpe laser et estampage pour des validations, des homologations et des présentations commerciales. De 1 pièce jusqu’à 500 unités.
Demandez un devis.
Le Processus Technique : De la Tôle au Composant Fonctionnel
Lorsque vous avez un design de tôle métallique à l’écran, le passage vers une pièce réelle repose sur deux procédés complémentaires que nous maîtrisons chez ProtoFrance : la découpe laser et l’estampage. Nous vous expliquons leur fonctionnement et dans quels cas chacun est le plus adapté.
Découpe laser de tôle : Précision sans contact
La découpe laser utilise un faisceau lumineux concentré de haute puissance pour fondre, vaporiser ou brûler le métal en suivant une trajectoire contrôlée par CNC. Imaginez un crayon de feu capable de dessiner n’importe quelle forme sur une tôle d’acier, d’aluminium ou d’inox avec une précision de 0,1 mm.
Le procédé fonctionne ainsi : le laser chauffe localement le matériau tandis qu’un jet de gaz (azote pour des finitions propres, oxygène pour une vitesse de coupe plus élevée sur l’acier) expulse le métal en fusion. Le résultat est des arêtes nettes, pratiquement sans bavure, prêtes pour l’opération suivante.
Types de lasers que nous utilisons :
Le laser à fibre domine nos installations pour plusieurs raisons : il coupe plus rapidement (jusqu’à 25 m/min sur tôle fine), consomme moins d’énergie et offre une durée de vie supérieure à 100 000 heures. Il est particulièrement efficace sur les métaux réfléchissants tels que l’aluminium, le cuivre et le laiton, là où d’autres technologies laser rencontrent des difficultés.

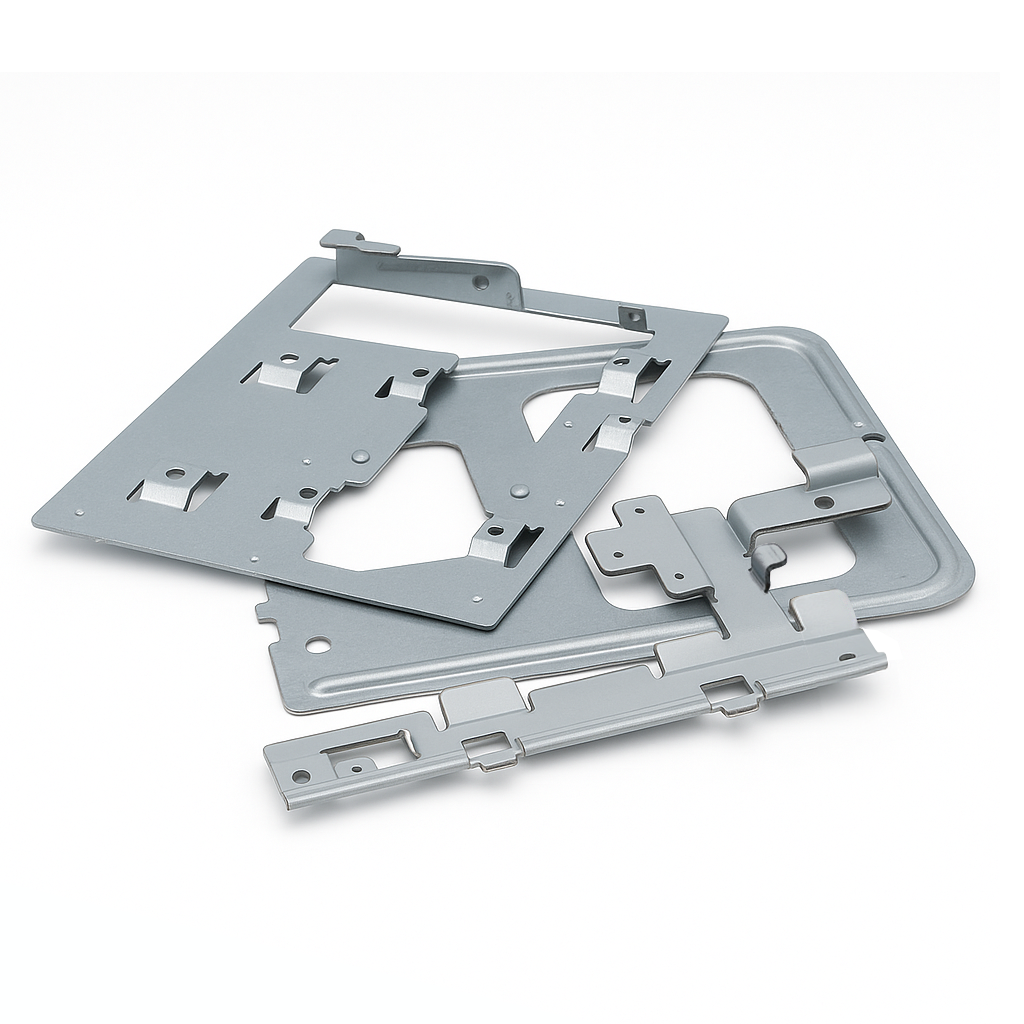

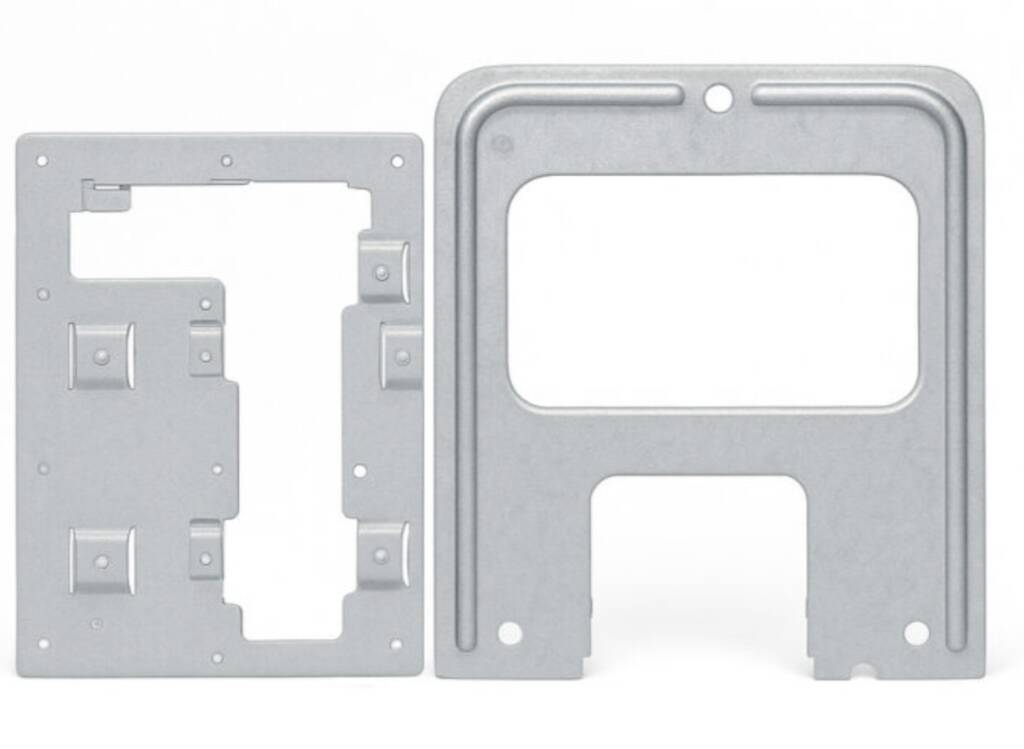

Estampage : Conformage à haute productivité
L’estampage à froid transforme la tôle par une pression contrôlée. Une matrice (outil de presse) imprime sa forme sur le métal, en découpant les contours, en perçant des trous ou en formant des reliefs en une seule opération.
La différence avec le laser ? L’estampage excelle lorsque vous devez répéter la même pièce des dizaines ou des centaines de fois. Le coût unitaire diminue fortement car, une fois le poinçon-matrice fabriqué, les pièces sont produites en quelques secondes.
Chez ProtoFrance, nous fabriquons des outillages prototypes en aluminium 7075 ou en acier P20 capables de supporter entre 500 et 5 000 frappes. Il ne s’agit pas d’outillages de série (qui coûtent dix fois plus cher et nécessitent des délais de plusieurs mois), mais d’outils optimisés pour valider votre conception avec des pièces réelles avant de vous engager dans l’outillage définitif.
Matériaux que nous travaillons
Aciers au carbone (S235, S275) :
Le cheval de bataille de l’industrie. Soudables, économiques et disponibles en de multiples épaisseurs. Nous les utilisons pour des structures, des supports et des composants où la résistance prime sur l’esthétique.
Acier inoxydable (304, 316L) :
Résistance à la corrosion garantie. Idéal pour les secteurs alimentaire, médical et les environnements agressifs. Le 316L offre une résistance accrue aux chlorures, parfait pour les équipements exposés à l’eau salée ou à des produits chimiques.
Aluminium (5754, 6082) :
Léger et offrant un excellent rapport résistance-poids. L’industrie du transport et de l’électronique le sollicite en permanence pour des boîtiers, des dissipateurs thermiques et des structures où chaque gramme compte.
Cuivre et laiton :
Excellente conductivité thermique et électrique. Nous les utilisons pour des connecteurs, des dissipateurs thermiques et des composants où ces propriétés sont critiques. La découpe laser à fibre les traite sans difficulté jusqu’à 5–6 mm d’épaisseur.

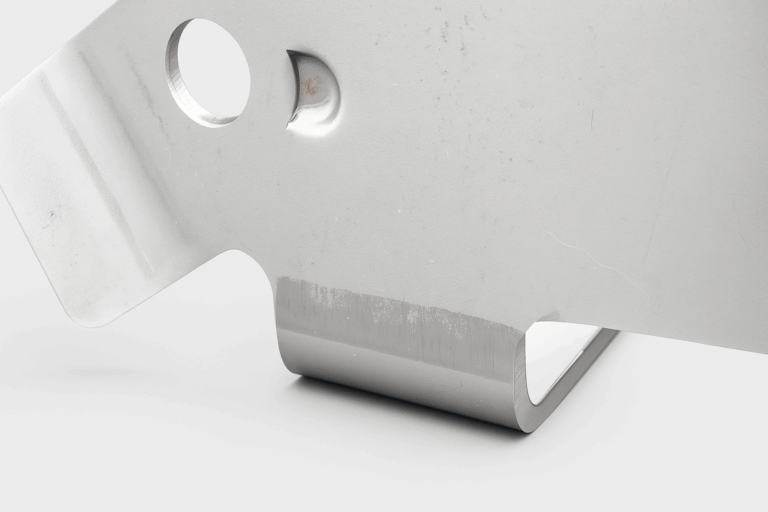

Pliage CNC : Le complément parfait
Une pièce de tôle découpée reste rarement plane. Nos presses plieuses CNC, d’une capacité allant jusqu’à 3 mètres et 320 tonnes de force, transforment le développé à plat en géométries tridimensionnelles.
La précision angulaire de ±0,5° permet aux pièces de s’assembler correctement dès le premier essai. Nous savons compenser le retour élastique de chaque matériau et de chaque épaisseur, un savoir-faire qui ne s’acquiert qu’avec l’expérience et les essais.
Fabrication de dispositifs pour petites séries
C’est ici que nous apportons une réelle valeur ajoutée. Il ne s’agit pas de production de masse, mais de volumes qui ne justifient pas d’importants investissements en outillage tout en exigeant des délais courts et une qualité irréprochable.
Pièces pour validations techniques
Avant d’engager des ressources dans une production en série, vous devez vérifier que votre conception fonctionne. Nous fabriquons les premières unités dans le matériau définitif afin que vous puissiez :
- Vérifier les assemblages : toutes les pièces s’ajustent-elles ? Les trous sont-ils alignés ? Les tolérances sont-elles correctes ?
- Réaliser des essais mécaniques : essais de résistance, de fatigue et de vibration avec des pièces réelles, et non des simulations.
- Ajuster de manière itérative : si quelque chose ne fonctionne pas, nous modifions le fichier et découpons une nouvelle version en quelques heures, et non en semaines
La découpe laser est idéale à cette étape, car chaque itération a le même coût. Vous ne payez pas d’outillage supplémentaire pour déplacer un perçage.
Composants pour homologation
Les processus de certification exigent des pièces fabriquées strictement conformément aux plans, avec des matériaux traçables et une documentation complète.
Nous livrons :
- Certificats matière conformes aux normes européennes
- Rapports d’inspection dimensionnelle des caractéristiques critiques
- Lots cohérents pour essais destructifs (si vous avez besoin de 20 pièces identiques à casser, nous les fabriquons).
Dans le secteur médical, cette phase est critique avant de passer aux démarches FDA ou au marquage CE. Dans l’automobile, les crash tests et les essais de durabilité exigent des composants représentatifs du produit final.
Prototypes pour expositions et salons professionnels
Un salon comme Advanced Manufacturing Madrid ou Formnext peut être l’occasion de présenter votre produit à des milliers de visiteurs qualifiés. Mais vous ne pouvez pas vous contenter d’un rendu sur un iPad. Vous avez besoin de quelque chose de concret, à toucher, à montrer, qui fonctionne réellement.
Nous fabriquons :
- Modèles de démonstration :
Pièces avec la finition et l’esthétique du produit final, même si les mécanismes internes sont simplifiés. L’essentiel est de transmettre professionnalisme et qualité. - Maquettes démontables :
Conçues pour le transport. Composants s’assemblant sans outils, poids optimisé pour le transport aérien et valises personnalisées. - Séries promotionnelles :
50, 100 ou 200 unités du composant phare de votre produit afin que les visiteurs repartent avec un souvenir physique qui trouvera sa place sur leur bureau.
Capacités techniques qui font la différence
Paramètre | Découpe laser | Estampage |
|---|---|---|
Épaisseurs | 0,5 – 12 mm acier ; 0,5 – 10 mm inox ; 0,5 – 8 mm aluminium | 0,5 – 3 mm (outillages prototypes) |
Dimensions maximales | 3.000 × 1.500 mm | Selon l’outillage (jusqu’à 600 × 400 mm) |
Tolérance | ± 0,1 mm | ± 0,2 mm |
Volume optimal | 1 – 100 pièces | 50 – 500 pièces |
Délai de livraison | 3 – 6 jours | 1 – 2 semaines (outillage inclus) |
Automobile
Supports, fixations moteur, bacs de batteries pour véhicules électriques et éléments de carrosserie conceptuels. Nous fabriquons les prototypes qui sont ensuite validés par les ingénieurs sur bancs d’essais avant l’approbation des outillages de production.
Le secteur exige des matériaux de plus en plus légers et des géométries optimisées par logiciel. La découpe laser permet de réaliser ces formes organiques qui étaient auparavant impensables en tôle.
Électronique et télécommunications
Boîtiers EMI/RFI, dissipateurs thermiques et châssis d’équipements rack. La précision de la découpe laser permet de réaliser les fenêtres pour écrans, les ouvertures pour connecteurs et les languettes de fixation en une seule opération.
Pour les petites séries d’équipements spécialisés (stations radio, équipements de mesure, systèmes de contrôle), il n’est pas pertinent d’investir dans des outillages. Nous découpons et plions exactement le nombre d’unités dont vous avez besoin.
Machines industrielles
Panneaux de commande, carters de protection, trémies et supports structurels. Des pièces qui ne sont pas visibles mais qui assurent le bon fonctionnement des machines.
De nombreux fabricants de machines spéciales travaillent sur commande. Chaque machine est légèrement différente. La découpe laser s’adapte à cette variabilité sans pénalisation de coût.
Prototypage rapide de dispositifs médicaux
Équipements de bloc opératoire, composants de dispositifs de diagnostic et structures de mobilier hospitalier. Nous travaillons habituellement avec de l’acier inoxydable 316L et des finitions conçues pour faciliter le nettoyage et la désinfection.
La traçabilité est fondamentale. Chaque lot est accompagné de sa documentation matière et de procédé afin de répondre aux exigences des audits et des certifications.
Aéronautique et Défense
Équerres structurelles, blindages et composants de systèmes auxiliaires. Les exigences en matière de matériaux et de documentation sont strictes, et les volumes sont généralement faibles.
Nous avons collaboré à des projets de maquettes destinées à des présentations auprès de clients finaux, pour lesquelles l’aspect devait être indiscernable du produit réel.
Des finitions qui complètent le produit
La pièce découpée et pliée n’est que le début. Nous proposons une gamme complète de traitements afin que vous receviez des composants prêts à l’emploi :
- Peinture en poudre : couleurs RAL, finitions mate, satinée ou brillante. Excellente résistance et uniformité.
- Anodisation de l’aluminium : protection anticorrosion et possibilité de couleurs (noir, or, bleu) sans compromettre la conductivité thermique.
- Sablage : uniformise la surface, élimine les traces d’usinage et prépare à la peinture.
- Brossage : finition satinée directionnelle qui dissimule les rayures d’usage. Très apprécié pour les panneaux avant des équipements.
- Marquage laser : logos, codes de traçabilité, numérotation de série. Permanent, n’ajoute pas d’épaisseur, résiste aux conditions extrêmes.
- Soumettez-nous votre conception
Fichiers DXF ou DWG pour les pièces 2D, STEP ou IGES pour les pièces 3D. Si vous n’avez qu’un croquis, nous pouvons également travailler avec.
- Analyse et devis
Sous 24 heures, vous recevrez un devis incluant les options de matériaux, de finitions et de délais. Nous signalerons également tout problème de fabricabilité détecté.
- Fabricamos
Nous optimisons le nesting (répartition des pièces sur la tôle) afin de maximiser l’utilisation des matériaux. Nous découpons, plions et appliquons les finitions.
- Contrôle qualité et livraison
Vérification dimensionnelle des caractéristiques critiques. Emballage protecteur. Transport inclus vers n’importe quel point en Europe.
Combien de pièces justifient la réalisation d’un outil de découpe ?
À partir de 50 unités identiques, un outil de découpe prototype devient rentable par rapport à la découpe laser pure. En dessous, la découpe laser est plus économique car il n’y a pas de coût d’outillage.
Puis-je combiner découpe laser et pliages complexes ?
Bien sûr. Notre plieuse CNC peut effectuer des séquences de plis multiples. Tout ce que le laser découpe, nous le plions pour créer des formes en U, L, Z ou des boîtes complètes.
Quelle précision puis-je attendre pour les pièces pliées ?
±0,5° sur les angles et ±0,3 mm sur les cotes linéaires après pliage. Pour des tolérances plus strictes, nous usinons les caractéristiques critiques.
Puis-je recevoir les pièces peintes ou traitées ?
Bien sûr. Nous gérons tout en interne : peinture en poudre RAL, anodisation, chromage, sablage. Vous recevez la pièce prête à assembler.
Que vous ayez besoin de 5 pièces pour une validation interne ou de 200 pour équiper votre stand lors du prochain salon professionnel, nous fabriquons avec le même souci du détail.
La découpe laser et l’estampage sont des technologies matures, mais la différence réside dans celui qui les applique. Deux décennies de collaboration avec des ingénieurs et des designers nous ont appris que les délais sont tout aussi importants que les tolérances, et qu’une pièce bien réalisée vaut mieux que dix excuses.
Vous avez un projet de tôlerie en cours ? Envoyez-nous votre plan ou croquis, et sous 24 heures vous recevrez une proposition détaillée avec des options et des délais réalistes. Sans engagement, sans petite ligne.
ProtoFrance : prototypes métalliques qui fonctionnent, dans les délais dont vous avez besoin.
