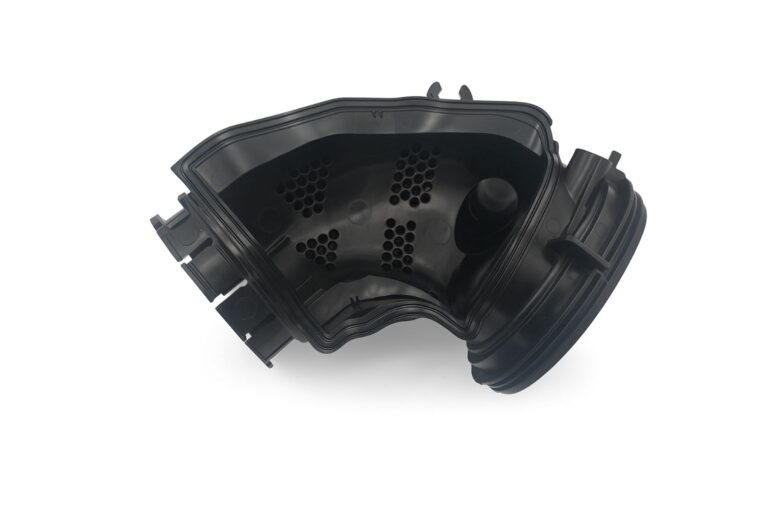

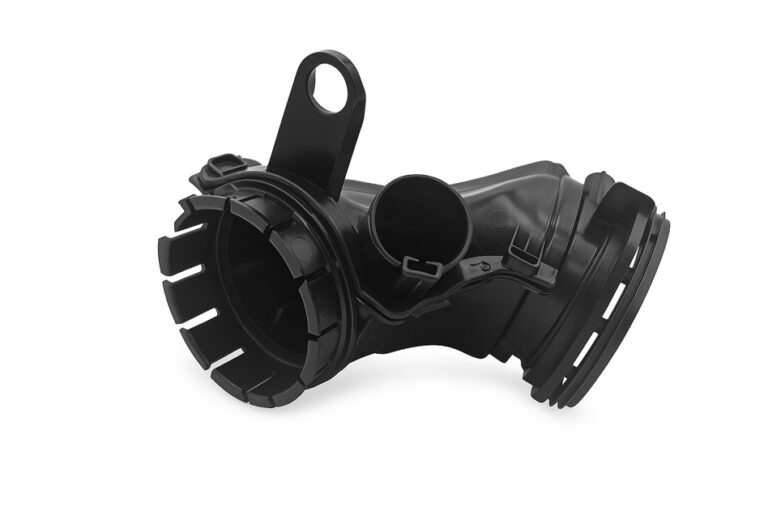

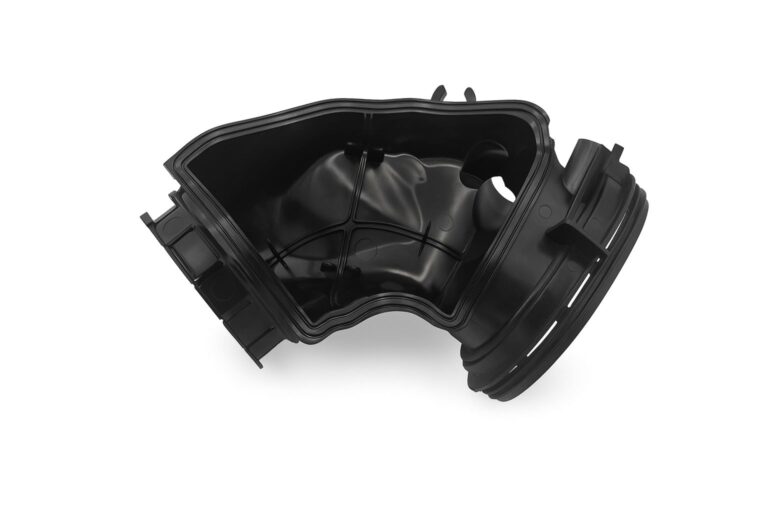

Outils de production pour volumes élevés

Dans les moules de série, l’obsession est le temps de cycle. Chaque seconde compte.

Cycles typiques :

• Pièces à paroi fine : 15–25 s
• Pièces plus épaisses : 25–40 s
• Pièces techniques ou matériaux lents : 40–60 s

Optimisation :

• Circuits de refroidissement dimensionnés sur simulation
• Utilisation d’inserts en cuivre-béryllium lorsque nécessaire.
• Ajustement fin des temps de remplissage, de compactage et de refroidissement.

L’idée est claire : même moule, mêmes cavités, mais chaque seconde gagnée par cycle représente des milliers de pièces supplémentaires par an avec le même équipement.

Ce qui a déjà été expliqué dans la section moules prototypes devient ici un avantage direct.

Lorsque le projet est passé par un moule prototype avec ProtoFrance, au moment de passer à la série, vous ne partez pas de zéro :

• Le design de la pièce a déjà été validé : ajustements, fonctionnalité, ergonomie.
• Le comportement du matériau est déjà connu : retrait réel, stabilité, sensibilité à la température.

• Les paramètres d’injection réels sont déjà établis : fenêtre de processus, temps, pressions.

Cela se traduit par plusieurs avantages très concrets :

• Moins de tours de réglage sur le moule de série (T0, T1, T2 plus rapides).
• Risque réduit de surprises (déformations inattendues, remplissages incomplets).
• Moins de modifications de conception dans l’acier trempé (coûteux et longs).
• Démarrage de la production avant vos concurrents.

Chez ProtoFrance, le travail peut se structurer de deux manières :

ProtoFrance comme partenaire pour l’ensemble du cycle
Moule prototype + conception et fabrication du moule de série, avec transfert interne du savoir-faire.

ProtoFrance comme “pont” vers un fournisseur de série
ProtoFrance développe le moule prototype, documente tout et fournit un rapport technique ainsi que des recommandations pour l’équipe qui fabriquera le moule de série (interne ou fournisseur externe).

Dans les deux cas, l’objectif est le même : que le moule de série démarre “au bon réglage”, et non par essais et erreurs..

Investissement : 40k–150k €, récupérable à partir de 50 000–100 000 pièces.Si le design nécessite des changements drastiques, la perte est assumable.

Investissement : 40k–150k €, récupérable à partir de 50 000–100 000 pièces.Le risque est plus élevé, mais le coût par pièce est incomparablement meilleur.

Durabilité et maintenance

Moule prototype :

• Pas de maintenance formalisée. Mis au rebut après avoir rempli sa fonction.
• Réparations mineures (polissage, réusinage) peu coûteuses.

Moule de série :

• Maintenance préventive structurée (quotidienne, hebdomadaire, mensuelle, annuelle).
• Réparations majeures : 5k–20k €, mais prolongent significativement la durée de vie du moule
• Plan de pièces de rechange et composants critiques défini.

Flexibilité des changements

Moule prototype :

• Changements de design : réusinage en 1–5 jours, coût 300–1 500 €.
• Ajustements itératifs attendus et bienvenus.

Moule de série :

• Petit changement : peut nécessiter démontage, décrassage, re-trempe, réusinage, etc. (1–3 semaines, 2k–5k €).
• Changement majeur : souvent fabrication d’un nouveau moule ou insertion de nouveaux composants (coûteux et long).
• Les changements sont minimisés et planifiés avec soin.

Résumé du processus en pensant déjà à la production :

1. Brief technique et prévision de volumes

• Volume annuel attendu (10k, 50k, 200k, 1M…)
• Matériau défini ou à définir
• Exigences réglementaires (automobile, médical, alimentaire)

2. Revue de conception de pièce et DFM

• Revue complète du modèle CAD
• Propositions d’amélioration pour réduire les risques sur le moule et le processus

3. Définition de la stratégie d’outillage

• Partir d’un moule prototype ou de zéro ?
• Nombre optimal de cavités ?
• Canal froid ou hot runner ?

4. Conception 3D du moule et simulation

• Agencement des cavités et de l’alimentation
• Simulation de flux, compactage, retrait et refroidissement
• Ajustements avant découpe de l’acier

5. Fabrication et traitements

• Usinage CNC, EDM, rectification
• Trempe, revenu, nitruration, polissage
• Montage et réglage

6. Essais d’injection, validation et documentation

• T0/T1/T2 avec rapports dimensionnels
• Ajustement des paramètres et des temps de cycle
• Documentation du processus et de la maintenance

7. Mise en production et support

• Définition du plan de maintenance
• Assistance au démarrage et optimisation
• Suivi de l’usure et améliorations futures possibles

Pour l’ingénieur développement produit

• Contrôle des tolérances et du comportement à long terme.

• Possibilité d’intégrer des inserts métalliques, surmoulage, filetages, clips, etc.
• Transfert clair des apprentissages du moule prototype.
• Données techniques solides pour prendre des décisions constructives

Pour le directeur des achats

• Outil dimensionné selon votre volume réel, ni sous-dimensionné ni surdimensionné.
• Analyse claire du coût/moule vs coût/unité.
• Moins de risque de refaire les moules à cause d’erreurs de conception.
• ROI prévisible : X pièces, investissement Y €, coût unitaire Z €.

Pour le designer industriel

• Finitions de série : textures, brillances, mates, surfaces optiques, détails fins.
• Possibilité de travailler sur des échantillons prototype en sachant que la finition finale sera encore meilleure.
• Cohérence visuelle du produit tout au long de sa durée de vie.
• Intégration d’éléments esthétiques complexes (logos, textures personnalisées).

En résumé, il est pertinent de passer au moule de série lorsque :

• Le design est déjà passé par une phase prototype où les détails ont été corrigés.
• Vous savez que le produit sera sur le marché pendant plusieurs années.
• Vous prévoyez de fabriquer plus de 10 000–20 000 pièces par an.
• Même un centime de moins par pièce fait la différence à la fin de l’année.
• Les tests de validation sont terminés et approuvés.

Si vous en êtes là, l’étape suivante est claire : dimensionner correctement le moule de série et planifier une transition ordonnée depuis le moule prototype.

Cas 1 : Composants automobiles à haut volume

Scénario : Société de composants automobiles. Pièce : poignée intérieure de porte en ABS. Volume : 500 000 pièces/an pour trois modèles OEM différents.

Décision :

• Moule prototype pour validation (500 pièces, 2 semaines).
• Validation client, approbation PPAP.
• Moule de série : 8 cavités en H13, hot runner, cycle optimisé 22 secondes.

Résultat :

• Coût du moule de série : 95 000 €.
• Coût unitaire : 0,18 €/pièce (vs 0,50–0,80 € avec le moule prototype).
• ROI du moule : récupéré sur les 500 000 premières pièces (moins d’un an).
• Production : 150 000 pièces/mois sans problème.

Économie totale : utiliser le prototype indéfiniment aurait coûté 10–15 fois plus en coût des pièces.

Cas 2 : Dispositif médical certifié Classe II

Scénario : Société de diagnostics portables. Pièce : boîtier en polycarbonate transparent. Volume : 50 000 pièces/an. Exigences : tolérances ±0,08 mm, finition optique parfaite, biocompatibilité vérifiable.

Décision :

• Moule prototype pour validation fonctionnelle et finition (200 pièces, testées en laboratoire).
• Simulation avancée de remplissage, retrait et identification des points critiques.
• Moule de série : 2 cavités H13 poli miroir + inserts cuivre-béryllium dans les zones sensibles.
• Échantillonnage pour certification (30 premières pièces mesurées par CMM, Cpk >1,33).

Résultat :

• Coût du moule de série : 68 000 €.
• Validation en moins de 4 semaines (vs 3–4 mois sans prototype).
• Certification CE obtenue au mois 5 (au lieu du mois 8).
• Commercialisation accélérée.
• Coût unitaire : 0,80 € (très compétitif pour le secteur médical).

Avantage : la validation sur prototype a donné confiance au client et aux régulateurs. Le moule de série “a démarré sans problème.”

Cas 3 : Électronique grand public – montée en volume rapide

Scénario : Startup de wearables. Pièce : bracelet de montre en TPU. Volume initial : 100 000 unités la première année ; prévision 500 000 la deuxième année.

Décision :

• Prototype pour design ergonomique et validation utilisateur (50 pièces).
• Itération du design (réusinage du prototype 2 fois : optimisation de la prise, dureté du matériau).
• Transition vers moule de série : 4 cavités P20 pré-trempé, cycle 18 secondes.

Résultat :

• Coût du moule de série : 45 000 € (TPU moins exigeant que H13).
• Production : 20 000 pièces/semaine sans problème.
• Coût unitaire : 0,25–0,35 €.
• Montée en volume au mois 6 avec passage à 8 cavités et moule supplémentaire (réutilisation du savoir-faire).

Clé : la validation rapide sur prototype a permis à la startup de produire à l’échelle commerciale en moins de 12 semaines.

Système Hot Runner

Dans les moules de série, en particulier avec plusieurs cavités, un hot runner bien conçu peut faire une réelle différence.

• Collecteur chauffé : maintient le plastique fondu dans les canaux d’alimentation.
• Pointe ou buse par cavité : contrôle de température indépendant.
• Avantages :
  • Zéro perte de matériau (vs canal froid, où 10–20 % est gaspillé).
  • Cycles plus courts (pas de refroidissement du canal).
  • Changement rapide de couleur (purge minimale).
• Inconvénient : Coût supplémentaire 5k–15k €, mais amorti sur des volumes élevés.

Refroidissement Conformal

Au lieu de canaux percés droits, le refroidissement conforme à la géométrie (impression 3D en acier, cuivre, aluminium) permet :

• Refroidissement uniforme.
• Réduction des cycles de 15–30 %.

• Meilleur contrôle du warpage.

Coût : +3k–8k € par moule, mais récupérable grâce à l’efficacité opérationnelle.

Éjection Assistée

Systèmes pneumatiques ou hydrauliques qui aident à extraire la pièce sans endommager le moule ni la pièce :

• Particulièrement important pour les géométries complexes.
• Augmente la durée de vie du moule.
• Réduit le besoin de finition manuelle après injection.

Contrairement aux moules prototypes, la maintenance ici est structurée et documentée.

Maintenance quotidienne (chaque poste)

• Nettoyage de surface du moule.
• Lubrification des colonnes et bagues.
• Vérification de la température et de la pression des circuits de refroidissement.
• Inspection visuelle de l’éjection et du mouvement des coulisseaux.

Maintenance hebdomadaire

• Mesure des échantillons de production (dimensions critiques).
• Vérification de la force d’éjection.
• Nettoyage en profondeur des circuits de refroidissement.
• Contrôle du hot runner (si applicable) pour accumulation de dépôts.

Maintenance mensuelle

• Inspection endoscopique des cavités (sans démonter le moule).
• Mesure de l’usure des zones critiques.
• Calibration des capteurs température/pression.
• Mise à jour de la documentation de processus.

Maintenance annuelle

• Démontage complet et inspection détaillée.
• Retouche des polissages superficiels si micro-rayures.
• Reconditionnement des éléments usés (éjecteurs, guides).
• Tests d’étanchéité des circuits de refroidissement.

Avantage : Des moules bien entretenus peuvent fonctionner 2–3 millions de cycles sans problème, maximisant le ROI.

Q : Combien de temps faut-il pour un moule de série depuis la demande jusqu’à la première pièce ?

R : Typiquement 10–14 semaines. Détail :

• 2 semaines : DFM et conception 3D.
• 6–7 semaines : usinage, EDM, traitements.
• 2–3 semaines : assemblage, réglages et essais d’injection.
• Pièces échantillons approuvées : week-end.

En cas de complexité, cela peut atteindre 16–18 semaines. Mais si vous partez d’un moule prototype avec des données solides, cela peut être réduit à 8–10 semaines.

Q : Quelle est la différence de coût entre un moule de série et un moule prototype ?

R : Ratio typique : 1 à 8.

• Moule prototype : 8 000 €.
• Moule de série équivalent : 60 000–80 000 €.

Pourquoi une telle différence ?

• Acier vs aluminium (l’acier est plus cher et plus lent à usiner).
• Tolérances extrêmes (plus de temps de rectification, ajustements fins).
• Multiples cavités (4–8 cavités = beaucoup plus complexe).
• Traitements thermiques et de surface (trempe, nitruration, poli miroir).
• Systèmes avancés (hot runner, refroidissement conformal).

L’important n’est pas le prix du moule, mais le coût par pièce :

• Prototype : 500 000 pièces × 0,50 € = 250 000 € total (moule + injection).
• Série : 500 000 pièces × 0,12 € = 110 000 € total (moule + injection).

Économie : 140 000 €. C’est ainsi que l’investissement est amorti.

Q : Si je change de design dans un moule de série, combien cela coûte-t-il ?

R : Cela dépend de l’ampleur du changement.

Changement superficiel (ex : logo, petit ajustement dimensionnel) :

• Coût : 500–2 000 €
• Temps : 2–5 jours

Changement moyen (ex : agrandir un trou de 2 mm, changer un angle) :

• Coût : 2 000–5 000 €
• Temps : 1–2 semaines (réusinage possible sans démontage complet)

Changement majeur (ex : redesign d’une section, nouvelle ligne d’écoulement) :

• Coût : 5 000–15 000 €
• Temps : 2–4 semaines
• Parfois, il est plus efficace de fabriquer un nouveau moule de série pour un changement “révolutionnaire”.

Clé : Les changements sur les moules de série sont chers et longs ; la validation sur prototype est cruciale.

Q : Les moules de série peuvent-ils être réutilisés pour produire le même produit périodiquement ?

R: Oui, absolument. C’est l’un des principaux avantages de la norme.

Un moule de série bien entretenu peut produire pendant 5–10 ans sans problème, avec des maintenances périodiques.

Si votre produit reste “vivant” avec de petites séries annuelles (10k, 20k pièces), le moule est prêt – pas besoin de le refaire.

Si inutilisé pendant 5 ans, un contrôle est recommandé avant remise en machine (nettoyage, lubrification, mesure de calibration). La réutilisation est la norme.

Q : Que faire si mon produit rencontre le succès et que je dois doubler la capacité ?

R : Deux options :

Option 1 : Dupliquer le moule

• Copie exacte du moule original.
• Même nombre de cavités, mêmes paramètres.
• Coût : similaire à l’original, mais plus rapide (process déjà connu).
• Temps : 6–8 semaines au lieu de 10–12.

Option 2 : Agrandir le moule existant

• Passer de 4 à 8 cavités dans le moule existant.
• Plus complexe : démontage, redesign hot runner, rééquilibrage.
• Coût : 15k–25k € supplémentaires.
• Temps : 4–6 semaines.
• Risque : si quelque chose ne va pas, le moule peut être perdu ou nécessiter des réparations coûteuses.

Recommandation : dupliquer le moule est plus sûr. La majorité des entreprises en croissance choisissent cette option.

Q : Ai-je besoin de certifications spécifiques pour un moule de série si c’est pour l’automobile ou le médical ?

R : Oui. Selon le secteur :

Automobile (IATF) :

• Documentation du processus (contrôle statistique, Cpk).
• Traçabilité des matériaux du moule.
• Premières pièces inspectées (PPAP).
• Rapport de validation initiale.

Médical (ISO 13485) :

•
  Documentation du design du moule.
• Spécification des matériaux (certificats d’origine).
• Contrôle qualité dimensionnel sur échantillons initiaux.
• Validation biocompatibilité si applicable.


Contact alimentaire (FDA, si applicable) :

• Certification des matériaux en contact avec les aliments.
• Documentation du processus d’injection.

Chez ProtoFrance, tout cela est prévu et documenté, faisant partie du service série.

Q : Peut-on faire un “moule de série compact” si les volumes ne sont pas très élevés ?

R : Oui, mais il faut bien réfléchir.

Pour quelqu’un prévoyant 30 000 pièces/an (au lieu de 200 000) :

• Moule 2 cavités au lieu de 4 (coût ~60 % du prix d’un moule 4 cavités).
• Acier P20 au lieu de H13 (légèrement moins cher).
• Refroidissement standard au lieu de conformal (coût plus faible).

Résultat : moule de série “lite” à 25k–35k € avec durée de vie 500k–800k cycles. Suffisant pour 5–8 ans de production à 30k pièces/an.

C’est la version intelligente lorsque le volume est “moyen” et que le coût est critique.

Chez ProtoFrance, la relation ne s’arrête pas à la livraison du moule.

Garantie standard

• 90 jours à partir de la livraison : si le moule présente un défaut de fabrication (fissure, fuite, éjection défectueuse), il est réparé sans frais.
• Premières 10 000 pièces : si un défaut de conception que ProtoFrance aurait dû détecter est constaté, action corrective réalisée (coût partagé selon évaluation).

Support opérationnel

• Appel de “mise en route” : accompagnement pendant les premiers cycles, réponse aux questions sur les paramètres.
• Rapport sur les 1 000 premières pièces : mesures dimensionnelles, observations sur le processus, recommandations d’ajustement.
• Plan de maintenance préventive : document structuré, calendriers, check-lists fournis.

Service de réparation

Si le moule rencontre un problème en fonctionnement :

• Diagnostic via photos/vidéos (souvent à distance).
• Réparation en atelier ProtoFrance si nécessaire (coût selon problème ; usure normale incluse dans le plan de maintenance client).
• Lubrifiants, pièces de rechange pour éjecteurs et pièces d’usure disponibles.

Continuité Prototype → Série

• Si vous venez d’un moule prototype ProtoFrance, vous êtes notre “client idéal” pour la série.
• Pas de saut dans l’inconnu, pas de surprises. Continuité garantie.

Équipe technique dédiée

• Ingénieur moule assigné pendant toute la fabrication et la mise en route.
• Disponibilité téléphone/WhatsApp en cas de problème.
• Pas un “ticket de support”, mais une véritable relation de partenaire.

Optimisation du processus d’injection

• Nous ne livrons pas seulement le moule. Les paramètres optimisés sont documentés.
• Conseil sur les machines d’injection (tonnage, unité de serrage, etc.).
• Suggestions d’amélioration opérationnelle basées sur l’expérience.

Réparabilité

• Accès facile aux composants ; conception pensée pour le démontage.
• Documentation détaillée de chaque élément.
• Stock de pièces de rechange courantes.

1. Contactez ProtoFrance et indiquez votre intention : « Nous voulons passer à un moule de série. »
2. Brief technique :
   •
     Volume prévu (annuel et pluriannuel).
   • Matériau.
   • Exigences spéciales (tolérances, finitions, normes).
3. Évaluation :
   • Vous venez d’un de nos moules prototypes ? Parfait, nous avons déjà les données.
   • Départ de zéro ? Nous réaliserons un DFM plus comple.
4. Proposition :
   • Nombre optimal de cavités.
   • Matériaux recommandés pour le moule.
   • Délais et coût.
   • Plan de maintenance.
5. Validation du design :
   • Simulation Moldflow pour les scénarios critiques.
   • Revue du design de la pièce si des améliorations DFM sont nécessaires.
6. Fabrication :
   • Usinage, traitements, assemblage sous supervision.
   • Rapports d’avancement hebdomadaires.
7. Essais d’injection et mise en route :
   • T0, T1, T2 avec approbation des premières pièces.
   • Formation à l’exploitation et à la maintenance.
8. Lancement en production :
   • Moule validé, prêt pour l’exploitation quotidienne.
   • Plan de maintenance préventive activé.

Un moule de série est un investissement, pas une dépense. C’est le moment où votre produit cesse d’être un « projet startup » pour devenir un véritable produit commercial.

Il nécessite plus de temps (10–12 semaines), plus d’argent (40k–150k €) et plus de précision dans le design. Mais le résultat est un outil qui, pendant des années, avec un entretien minimal, produit des pièces à quelques centimes l’unité.

Si vous avez déjà validé avec un moule prototype, le passage à la série est naturel. Si vous partez de zéro, le risque est plus élevé, mais reste justifié si les volumes sont réels.

La philosophie de ProtoFrance est de vous accompagner dans les deux étapes : d’abord de manière agile sur le prototype (semaines, faible coût), puis de manière robuste sur la série (stabilité, rentabilité). Ainsi, votre produit arrive sur le marché de la manière la plus sûre et rentable possible.

Votre produit est-il prêt pour la série ? Contactez ProtoFrance et dimensionnons ensemble l’outil dont vous avez besoin.

ProtoSpain : de l’itération agile à la production rentable. Deux moules, une stratégie, un objectif : votre succès.
