Prototypage rapide par usinage CNC
Qu’est-ce que le prototypage par usinage CNC?

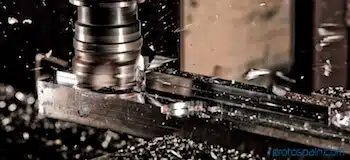

L’usinage par contrôle numérique ou CNC est un processus automatisé de coupe par tournage et fraisage dans lequel le matériau d’un bloc avec un outil rotatif est enlevé. Dans la fraiseuse CNC, l’outil de coupe se déplace dans trois ou cinq dimensions pour obtenir la forme souhaitée dans la pièce. En fraisage CNC, l’outil de coupe tourne généralement autour d’un axe perpendiculaire à la table contenant le matériau à couper. Une fraiseuse ressemble à première vue à une perceuse. Un outil de coupe fait saillie de la broche en rotation. Le bloc de matériau est placé sur une table mobile sous la lame. Pendant que l’outil de coupe tourne, un ordinateur contrôle le mouvement vertical de la lame (axe Z) et le mouvement horizontal (axes X et Y) du bloc de matériau. Le couteau est guidé pour se déplacer dans le matériau, éliminant les portions pour créer des formes.
Comment les machines d’usinage à commande numérique travaillent-elles à la fabrication d’un prototype?
- La première étape consiste à recueillir le dessin de la pièce en 3D, les informations sur le matériau à utiliser et le traitement de surface souhaité par notre client. Ensuite, le département de programmation prépare le programme CNC en fonction de la conception 3D.
- Une fois que le service de fabrication CNC a programmé, la matière première requise par le client est recherchée, entrée dans la machine et laissée en état de fonctionnement conformément au programme introduit. Tout au long du processus, le technicien supervise le travail.
- Après usinage CNC, nous obtenons une pièce préliminaire sur laquelle nos techniciens travaillent en appliquant un processus de nettoyage et d’ébavurage.
- Une fois nettoyés et polis, les techniciens vérifient à nouveau le prototype en cas de problème.
- Si la pièce est correcte, elle est envoyée au département de peinture pour recevoir le traitement de surface demandé par le client. Si la pièce doit être peinte, la couleur Pantone® souhaitée est choisie.
- Une fois peint, il sera envoyé au département de test de la qualité pour le contrôle de la détection 3D. Une fois que tout est passé en revue, des photos sont faites sur les prototypes et envoyées au client pour approbation finale, en tant que phase de pré-expédition des prototypes.
Quels types de matériaux pouvons-nous traiter et quels traitements de surface appliquons-nous?
Nous pouvons réaliser un prototypage rapide de matériaux rigides comprenant la plupart des métaux: aluminium, acier inoxydable, cuivre, acier, laiton, titane, argent, bronze, etc., ainsi que des plastiques durs et autres matériaux: nylon, acétal, polycarbonate, polystyrène , acrylique, fibre de verre, fibre de carbone, PTFE, ABS, PVC, PMMA, PEEK, etc. Pour les matériaux ayant une certaine élasticité, l’injection est utilisée dans les moules en silicone.
Les traitements de surface que nous pouvons appliquer sont les suivants: peinture, polissage, tampographie, anodisation, surfaces transparentes, surfaces translucides, brossage, peinture à l’huile, galvanoplastie.
